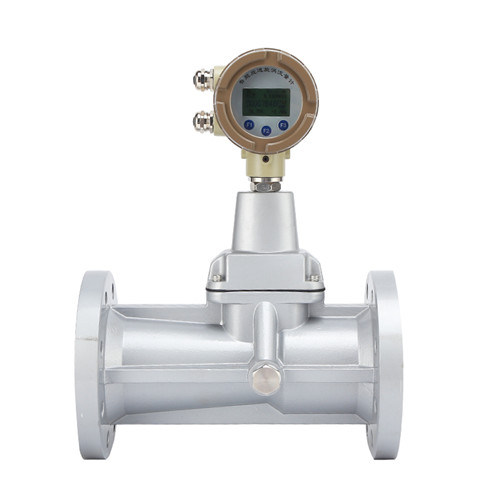

旋进漩涡流量计结构性能参数介绍

发布时间:2021-04-29  浏览:2789次  字号:

 旋进漩涡流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,装置使用方便等优点,首要技术指标抵达国外同类产品先进水平。

旋进旋涡流量计由壳体、旋涡产生体、除旋整流器、旋涡检测组件、压力接口、信号输出接口、温度接口等组成。

旋进漩涡流量计工作原理:进入流量计的流体经过旋涡产生器产生旋涡流,旋涡流在文丘利管中旋进抵达收缩段忽然节流使旋涡加速。在旋涡产生进动的区域放置压电传感器以检测涡流的进功频率,此频率信号经前置扩大器进行扩大整形,转换成频率与流量成正比的脉冲信号,最终经过智能流量积算仪中的CPU运算处理,转换为流量的累积值和瞬时值进行显现。此脉冲信号还可远传给用户计算机等二次外表进行运算和显现。

旋进漩涡流量计技术参数:

内电源:3V锂电池,功耗≤0.3mW,可使用两年;

外电源:24VDC±15%,功耗≤1W。

输出信号:脉冲信号:三线制脉冲信号输出,传输距离≤200m;

(4~20)mA规范模拟信号:线性关于(0~Qmax)m3/h流量范围的模拟信号,传输距离≤1500m,接管方法为两线制或三线制。

RS485通讯接口信号,直接与上位机联网,可远传外表相关参数及实时数据等。一起与专用MODEM可带8台流量计。

防爆等级:Ex DⅡBT4

环境温度:-30℃~+55℃

相对温度:5%~95%

介质温度:-30℃~+80℃

大气压力:86kPa~106kPa
