蒸汽流量计 您的位置:首页产品中心流量计详细内容

蒸汽流量计

发布时间:2018-09-17  浏览:5885次  字号:

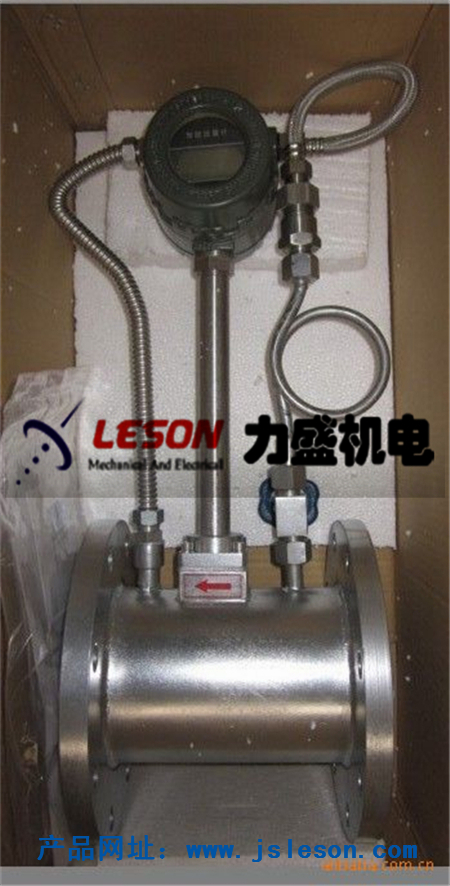

   LS-LUG系列蒸汽流量计(涡街流量计)是以全新的设计理念,将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念,因此,LUGB温压补偿智能型涡街流量计具有结构紧凑、安装使用维护方便的特点。



工作原理:

   此旋涡频率与管道内流体的平均流速成正比,所以与流量成正比。即:Q=f/k式中:Q为瞬时流量f为煤气频率k为仪表系数漩涡发生体的频率只和被测介质的流速有关,和被测介质的密度/粘度无关。

   仪表系数由仪表的测量管几何尺寸确定,与传感器和转换器无关。交替产生的旋涡引起的压力变化由传感器感应,并由电子线路检测出此频率信号,送微处理器进行计算处理,实现现场数字显示和4-20mA电流输出。
功能特点:

    表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。
    全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。
    全新的数字滤波和修正功能使流量测量更加精准可靠。
    全新点阵汉字液晶显示,使用操作更方便。

产品技术参数:

测量介质:液体、气体、蒸汽
介质粘度:小于10cp
介质温度:-50℃——+400℃
本体材料:1Cr18Ni9Ti(其他材料协议供货)
传感器密封:石墨垫片(特殊根据要求)
环境温度:-30℃——+80℃(特殊根据要求)
公称直径:
 管道式:DN15——DN300;
 插入式:DN200-2000mm
测量精度:
  液体:测量值的±0.5%(特殊)
  气体:测量值的±0.5%
量程比:10:1
压力等级:PN25,PN40(高压可特殊制造)
连接方式:
 夹持式DN15—DN300
 法兰式DN15--DN300。
 插入式DN200-DN2000
防爆形式:
 隔爆型 Ex dⅡBT4-T6
 本安型 Ex iaⅡCT4-T6
防护等级:IP67
转换器壳体:压铸铝,上漆
供电电压:12——36VDC或3.6V电池
输出信号:两线制4--20mA电流输出
现场显示:可编程设定显示瞬时流量、累积流量
通讯方式:RS485通迅
选型型谱

型   谱

说   明

LS-LU



涡街流量仪表

G



传感器

检测

方式



B



压电式传感器

E



电容式传感器

通径

DN

15~1000

单位:mm

连接方式



1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质



2



液体

3



气体

4



蒸汽

使用环境



P



普通型

B



防爆型

输出信号



1



脉冲输出

2



24V,4~20mA电流输出,液晶显示

3



RS-485通讯

4



电池供电,不带温度、压力补偿

5



温压补偿一体,24V,4~20mA电流输出型

6



温压补偿一体,电池供电型

选型

说明

例如:HLUGE-DN5024P2满管型电容式空气流量仪表,仪表通径为DN50,法兰卡装型连接

介质为蒸汽,普通型,24V,4~20mA电流信号输出,液晶显示





















涡街流量计安装要求:

1、仪表可安装在室内或室外。如安装在地井里,且有水淹的可能,应选择潜水型传感器或变送器。

2、仪表在管道上可以水平,垂直或倾斜安装,但当测量液体时,管道内必须充满液体。因此在垂直或倾斜管道上安装仪表,液体的流动方向应自下向上。

3、仪表的上游侧和下游侧应留有较长的直管段,要求的上下游直管段长度随管道状况不同而异。仪表的上游应尽量避免安装调节阀或半开阀门,应将调节阀或半开阀门安装在流量计下游5D以后。

4、安装仪表的管道内径必须与流量计内径一致,否则必须变径。

5、在设计管道时,传感器或变送器的上端最少应留500mm的空间,以方便调试和检修。
