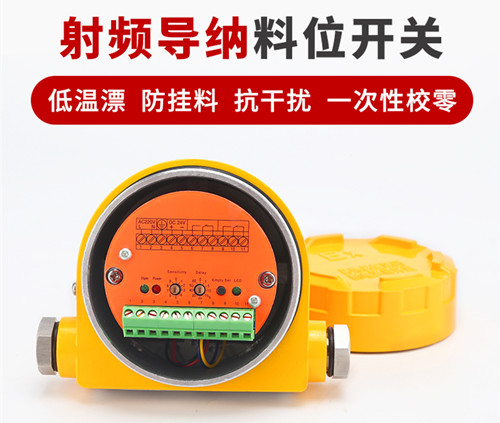

射频导纳物位开关

发布时间:2021-03-23  浏览:1585次  字号:

    LS系列射频导纳物位开关用于限位控制和报警,仪表广泛应用于工业和民用现场,适用于大多数应用场合。仪表由一个电路单元、一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。仪表可选整体或分体安装。
   射频导纳物位开关是电容式物位开关的换代产品,解决了物料粘附问题,相对于其它同类产品具有更高的系统稳定性。即使在极端恶劣的现场条件下,也能可靠工作,而不受挂料、温度、压力、材料密度、湿度、甚至物料化学特性变化的影响。220VAC或24VDC供电。以性能可靠、安装方便和价格低廉得以大量应用。
工作原理:
   射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,二射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与罐壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。
射频导纳物位开关特点:
通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,非常高测量
               温度可达800℃,非常大压力可达5Mpa,并可应用于腐蚀、冲击等恶劣场合。
防 挂 料:电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定
               期清洁,避免误测量。
免 维 护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。
抗 干 扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。
准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。
射频导纳物位开关典型应用:
导电、绝缘液体----化工、油田、水及污水处理
导电、绝缘液体----造纸、制药、水及污水处理
粉末:灰、粉----电厂、冶金、水泥
颗粒:煤、粮食----电厂、冶金、粮食
射频导纳物位开关性能指标:
供        电:220VAC±50VAC 50/60HZ(标准)
                110VAC±25VAC 50/60HZ(标准)
                24VAC±5VAC   (可选)
输        出:DPDT继电器(双刀双掷)
输出容量:220VAC 5A
环境温度:-40℃~70℃
介质温度:-100℃~800℃
分 辨 率:<0.5PF
重 复 性:<1mm (导电介质)
              <10mm(绝缘介质)
响应时间:<0.5s
延        时:1~50s
高低位报警:现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式)
火花防护(对传感器):内置火花防护电路
电气接口:M20*1.5
电        缆:分体式电子单元与传感器之间的专用连接电缆标准5m,非常长50m
过程连接:NPT螺纹安装(标准)
                法兰安装(可选)
外壳防护:IP66
防        爆:Exd[ia]iallct4
射频导纳物位开关传感器选型
型号 温度压力 最大长度
传感
器材质
传感
器外形
安装尺寸 应用
LS-21 230℃/3Mpa 5m 304ss(其他可选)/TFE
直径:18mm
两级杆式
3/4”NPT
1”NPT(可选)
中温中压
一般应用导电
液体、浆体、颗粒
LS-22 200℃/3Mpa 20m 304ss(其他可选)/FEP
直径:2.7mm
两级缆式
3/4”NPT

大量程
导电液体、界面
LS-23 120℃/3Mpa 30m 304ss(其他可选)/PVDF
直径:8mm
两级缆式
3/4”NPT
大量程
中等黏度导电液体及粉末
LS-24 200℃/常压
直径40mm 15m
直径8mm 30m
304ss(其他可选)/TFE
直径:4mm/8mm
两级缆式
3/4”NPT 大量程绝缘粉末
LS-25 200℃/2Mpa 5m 304ss(其他可选)/FEP
直径:12mm
两级杆式
3/4”NPT
酸碱 强腐蚀
法兰安装
