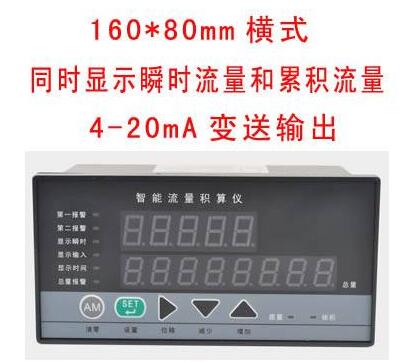

流量积算仪

发布时间:2018-09-25  浏览:2744次  字号:

 LK801智能流量积算仪可以与多种流量计配套使用,可以通过调整参数来接受多种信号,可以同时显示瞬时 累计 温度 压力 报警 等多种功能。

一、LK801智能流量积算仪概述

 新一代可编程自动补偿流量积算控制仪,适用于各种液体、蒸汽、天然气、一般气体等的测量。已广泛的应用于生物、石油、化工、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量计算控制。

采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。

具有多种输入信号功能,可配接各种差压流量传感器、压力流量传感器以及各种频率式流量传感器等(如涡街、涡轮、孔板等)

采用先进的微机技术,可满足各种不同的一次仪表要求的补偿方式。

编程简单,容易掌握,功能齐全,通用性好,能进行压力、温度的自动补偿。

各通道输入信号类型可通过内部参数设定自由更改。

可直接配接串行微型打印机,以实现瞬时流量测量值、累积流量值、流量(差压、频率)输入值、压力补偿输入值、温度补偿输入值的即时打印和定时打印。

具有极宽的显示范围,可显示整四位瞬时流量测量值(0-9999字),可显示整八位流量累积测量值(0-99999999字),可精确到小数点后三位(0.001)进行累积。

采用查表法进行积算,可全自动对过热蒸汽、饱和蒸汽等进行精度极高的积算控制。

二、LK801智能流量积算仪功能:

     可对质量流量自动进行计算和累积

     可对标准体积流量自动进行计算和累积

     可同时显示瞬时流量测量值及流量累积值

     可切换显示瞬时流量测量值、流量(差压、频率)测量值、差压测量值及频率测量值。

      可设定流量小信号切除功能(瞬时流量小于设定值时流量不累积)

      可自动进行温度、压力补偿。




LK801智能流量积算仪背面接线端子

流量积算控制仪型表
型 号
代 码
说 明
YWP -LK
□ □□-□ □ -□ □ □- □ □- □- □- □ 5位+8位流量积算控制仪
外形尺寸
8
9

160×80mm,80×160mm
96×96mm
控制作用
01
02
03
04
05

无补偿输入
带补偿输入
过热蒸汽带温度压力补偿-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式

参见"通讯方式"
输出方式

参见"输出方式"
流量信号类型

参见"输入类型"
压力补偿类型

参见"输入类型"
温度补偿类型

参见"输入类型"
第一报警方式
N
H
L
B
C
D

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --自动启动
流量定量过程控制--自动启动
流量定量到控制 --自动清零
第二报警方式
N
H
L
B
C

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --手动启动
流量定量过程控制--手动启动
馈电输出
N
P
2P

无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表(可省略)
★ 输入类型:(出厂默认值)
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4~20 mA
-1999~99999 d
O
脉冲-集电极开路
0~5KHz
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10 mA
-1999~99999d
G
Pt100
-200~650℃
C
1~5V
-1999~99999d
E
热电偶E型
0~1000 ℃
D
0~5V
-1999~99999d
K
热电偶K型
0~1300 ℃
M
0~20 mA
-1999~99999d
R
用户特定
-1999~99999 d
F
脉 冲
0~5KHz
N
无补偿输入

★ 输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 注1:LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
★ 注2:仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
★ 型号举例:
①YWP-LK802-02-AAG-NN
  补偿输入5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为4~20mA,温度补偿输入类型为4~20mA,4~20mA变送输出,无报警输出。
②YWP-LK803-81-ACK-BL-P
  过热蒸汽带温度压力补偿的5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为1~5V,温度补偿输入类型为热电偶K型,继电器控制输出,带RS-485通讯,带流量定量到控制报警输出,带下限报警输出,带DC24V馈电输出
