热电偶

发布时间:2018-09-18  浏览:5459次  字号:

 一、概述

WRNK-231铠装热电偶(防水式铠装 镍铬-镍硅热电偶)通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0-1100℃范围内的液体、蒸汽和气体等介质以及固体表面的温度。

二、产品标准

IEC584

GBT16839-1997

三、规格及型号

型号

分度号

测温范围℃

保护管材质

安装固定装置

WRPK-231

S

0~1300

GH3039

无固定装置

WRMK-231

N

0~1100

GH3039

0~800

1Cr18Ni9Ti

WRNK-231

K

0~1100

GH3030

0~800

1Cr18Ni9Ti

WREK-231

E

0~600

1Cr18Ni9Ti

WRCK-231

T

0~350

1Cr18Ni9Ti

WRFK-231

J

0~500

1Cr18Ni9Ti

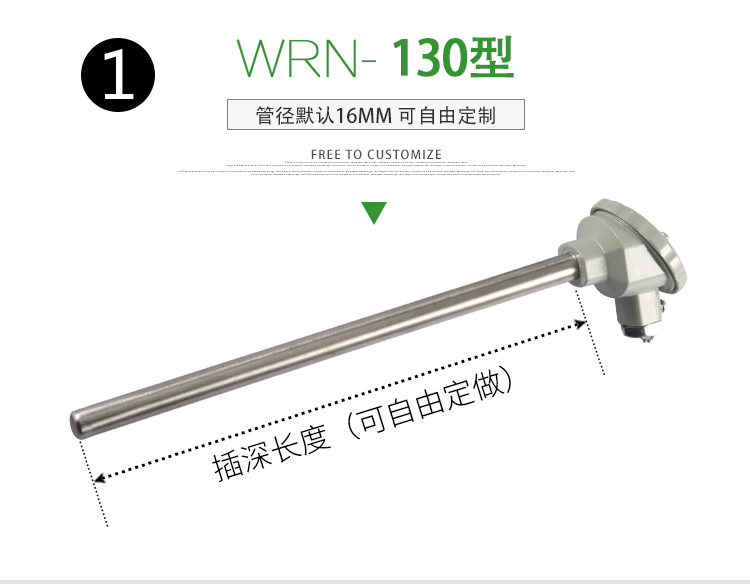

四、产品图纸

五、产品特点

1、 热响影时间少,减小动态误差

2、 可弯曲安装使用

3、 测量范围广

4、 机械强度高,耐压性能好

六、工作原理

铠装热电偶的电极是由两根不同导体的金属材料组成,当测量端与参比端在温差时,就会产生热电势,这种电势就叫输出的毫伏信号(mV),工作仪表就会利用这一原理进行转换处理这种热电势,使其能够显示出所对应的温度值。

七、产品的常温绝缘电阻

铠装偶在环境温度为20±15°C,相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ10m长的试样的绝缘电阻为100MΩ
